　　一、洗煤泥漿壓濾機工作原理介紹

　　電氣控制部分是整套系統的控制中心。它主要由電源斷路器、可編程控制器PLC、觸摸屏、中間繼電器、按鈕開關及信號指示燈等組成。

　　自動壓濾機工作過程的轉換是靠PLC內計時器、計數器、中間繼電器和PLC外部的限位開關、壓力繼電器、控制按鈕等的轉換而完成的。過濾工作流程可分為壓緊、保壓、進料、預反吹、壓榨、反吹、撤壓榨、卸壓、松開、取板、拉板等，其流程圖如下 :

　　卸壓: 當投料過濾及處理過程完成后, 選擇開關調至“自動”位置, 按一下“自動松”

　　開按鈕高壓泄荷閥(YV-)將油缸內的高壓油排泄掉,以防止壓緊板松開時液壓系統受沖擊,泄壓時間由PLC控制,當延時時間達到后,壓濾機自動轉入壓緊板松開狀態。

　　松開:油泵電機M啟動,松開閥接通電源,液壓站往油缸前腔供油,活塞桿帶動壓緊板后退, 濾室被打開,卸料過程開始;當壓緊板碰到限位開關后,斷開電源松開停止，壓濾機自動進入取拉板狀態。

　　取拉板:小車開始取板，到位后壓力繼電器動作, 拉板車后退閥斷開電源，拉板車前進閥接通電源小車開始拉板，如此自動循環直至卸完料，小車限位動作，取拉板停止。

　　壓緊:取拉板終位停止后, 壓緊閥接通電源,液壓站往油缸高壓腔供油, 活塞桿推動，壓緊板將濾板推動開始壓緊, 當濾板與止推板接觸時,系統壓力上升,當達到給定上限值時壓濾機自動轉入保壓狀態。

　　5) 補壓:在保壓狀態下由于泄漏等原因會使壓力逐漸下降,當其下降到壓力下限時，壓濾機油泵電機自動啟動，壓緊補壓，使壓力表恢復上限值。

　　6) 詳細內容請看電氣原理圖。

　　二、液壓煤泥壓濾機操作使用說明:

　　本機組具有高優化自動控制程序,整個控制過程分為手動和自動, 在普通壓濾流程時，電控箱面板上的選擇開關打到“過濾”“自動”時,按一下“自動壓緊”按鈕, 機組自動進入壓緊、保壓、進料等流程, 這期間如果不按“急停”按鈕, 那么整個流程不停的循環。若中途按下“急停”按鈕,那么解除急停, 按一下“運行啟動”、再次按動“自動壓緊”按鈕,剛才從哪里中斷就從哪里繼續進行運轉。若按一下“自動松開”按鈕,那么壓濾機將會從卸壓、初松、滴液等往下進行。

　　在需要進入洗布流程時需將選擇開關打到“洗布”位置，然后按一下“水洗啟動”按鈕進入洗布流程。運行過程中如需暫停, 拉一下暫停繩當前狀態會暫停，再拉一次繼續運行。如遇緊急狀況，按下急停,解除后按一下“運行啟動”，再按“水洗啟動”那么從剛才停的位置繼續運行。選擇開關打到“動”時，可以單獨控制某一個動作，如想壓緊就按住“自動壓緊”按鈕 , 想讓卸料小車前進就按住“取板”后退按住“拉板”即可。

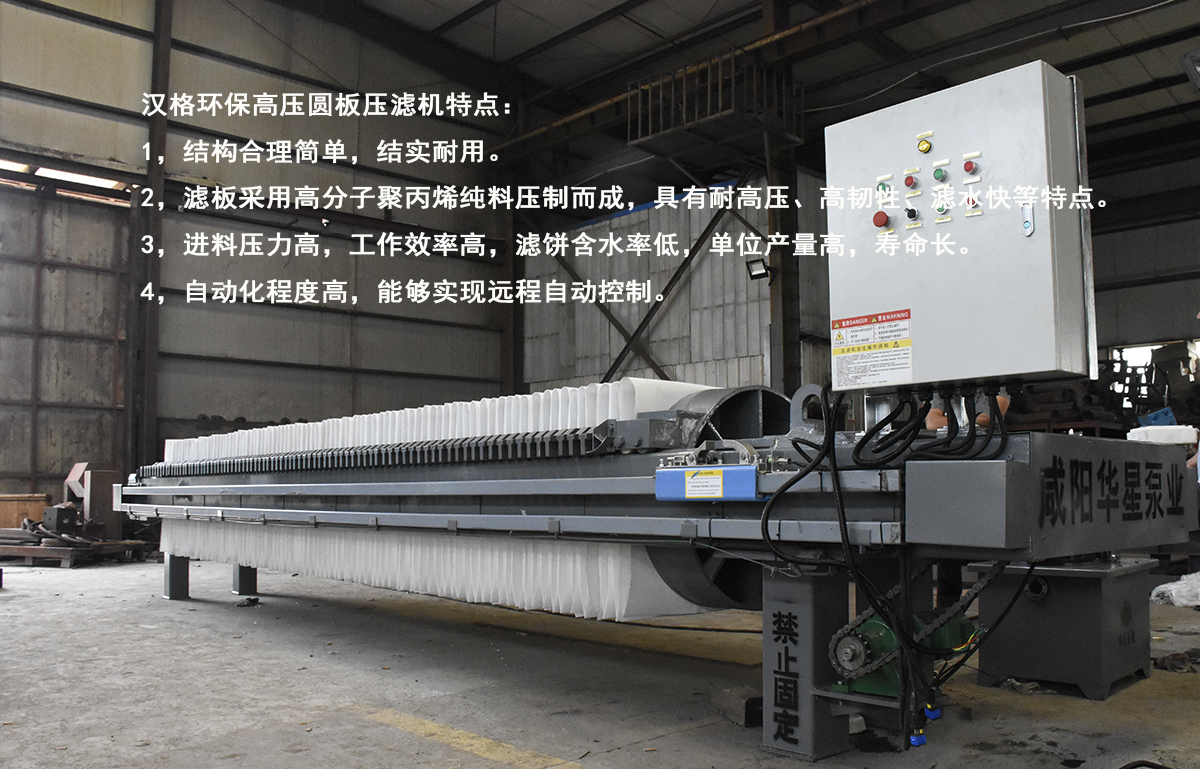

　　我公司壓濾機特點：

　　1，結構合理簡單，結實耐用。

　　2，濾板采用高分子聚丙烯純料壓制而成，具有耐高壓、高韌性、濾水快等特點。

　　3，進料壓力高，工作效率高，濾餅含水率低，單位產量高，壽命長。

　　4，自動化程度高，可自行編制控制器程序，能夠實現遠程自動控制。

　　優勢:

　　普通廂式壓濾機進料壓力只能在0.6-0.8MPa.超出這個壓力濾板就會承受不了，但是高壓圓板壓濾機進料壓力可以增加一倍，就是說可以達到1.6MPa 后對過濾板也沒有影響，根據客戶要求還可以做到能承受更大壓力，對含水率要求比較低的物料可以好的。

　　堅固耐用，過濾壓力高，處理速度快，較快20分鐘榨一次泥?？裳b置自動拉板小車卸泥，自動翻板。
