板框式壓濾設備。較早的壓濾機，的確是一個框+一塊板+框+板，行成過濾腔室的。這就是板框壓濾機的名稱由來。

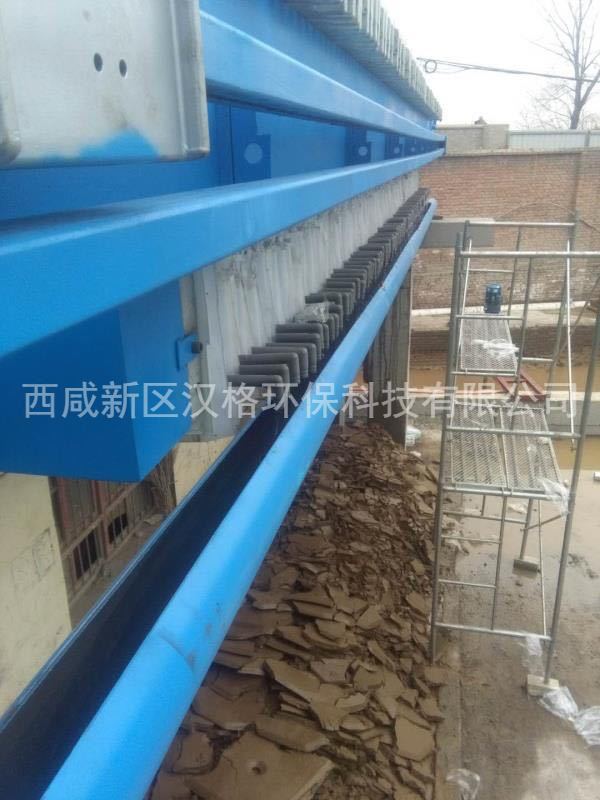

這種形式的濾板，當拉開濾板卸餅時候，由于框對濾餅的保持作用，濾餅是不會輕易落下的。非要人工干預卸餅。所以，再設計出目前的濾板樣子。只有這種濾板，才有可能使用輔助卸餅裝置，讓濾餅自動從濾板上脫落，從而讓全自動運行成為可能。
板框壓濾機過濾，其實用較簡單的描述來說，就是有二塊中間凹陷濾板，表面裹覆濾布，壓緊行成的空腔，也叫做濾室或者腔室，行成過濾空間，濾布作為過濾介質，來實現固液分離的。
當初始進料完成后，濾布表面行成的泥餅，其過濾通道會比濾布更加致密，后續的過濾，就是靠這層濾餅來實現了，這時候的濾布，只是起到擋住濾餅的作用了。
而克服過濾通道阻力的能量，來自于輸送物料的泵，從形式上來看，就是壓力的提升。
所以，這個組合起來，就叫板框壓濾機了。
而板框過濾機，其實也是必須要有壓力的，否則較后是無從成功過濾的。
